條文說明

6??設??計

6.1??一般規定

6.1.1??節點部位外墻外保溫系統的修復十分重要，如果技術方案不合理，在溫差應力的作用下，該部位與主體部位交接處易產生裂縫、滲水等缺陷。因此，在編制施工方案時，若涉及這些部位的修復，應進行節點設計，如有必要，可配節點詳圖加以明確，如圖1和圖2所示。

?

?

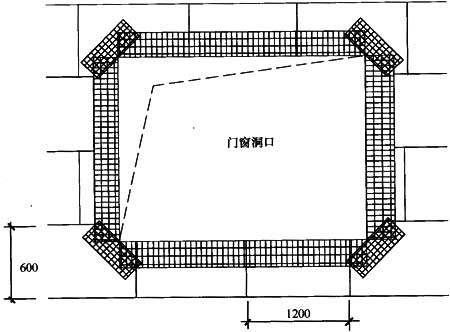

圖1??門窗洞口網格布加強示意圖

?

?

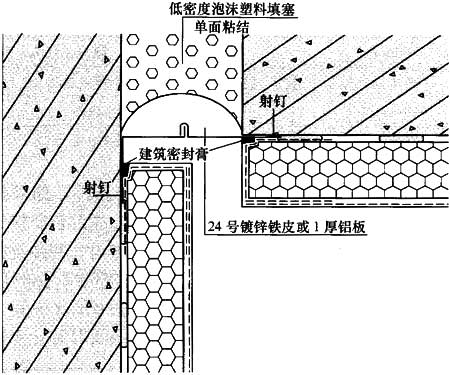

圖2??沉降縫做法示意圖

6.2??局部修繕

6.2.2??外墻外保溫系統中，裂縫的形式多種多樣。在修復前，要認真檢查裂縫產生的部位，鑒別裂縫的性質及種類，分析產生的原因，然后根據裂縫的具體形式采取相適應的修復措施。本標準中對基層結構引起的延伸至表面的裂縫不做規定。

6.2.3、6.2.4??外墻外保溫系統的空鼓根據其空鼓部位主要可分為飾面層與保溫層間空鼓、保溫層本身強度不夠引起空鼓、基層與保溫層間空鼓等形式。修復前應根據評估結果確定空鼓位置、空鼓形式、空鼓成因，采取不同的修復方法。

6.2.6??外墻外保溫系統滲水一般由裂縫引起。滲水缺陷修復的關鍵在于找出滲水點及滲水原因，由于滲入的水分在外保溫系統中會擴散，因而修復時要對滲水點進行一定范圍的擴展。對于滲漏部位，需在外墻外側加強防水處理。

6.2.7??考慮到外保溫系統的節能性以及修復部位與未修復部位的協調性，本條規定局部修復部位的保溫層厚度應與原保溫層厚度一致。

6.3??單元墻體修繕

6.3.1??為增加保溫層與基層墻體的粘結力，單元墻體修繕時，基層墻面的性能應滿足本條要求。

6.3.3??為了加強外墻外保溫系統單元墻體修繕后的粘結強度，修復部位應采用錨栓進行錨固。本條中修復部位的高度是指修復部位上部邊界的高度。
